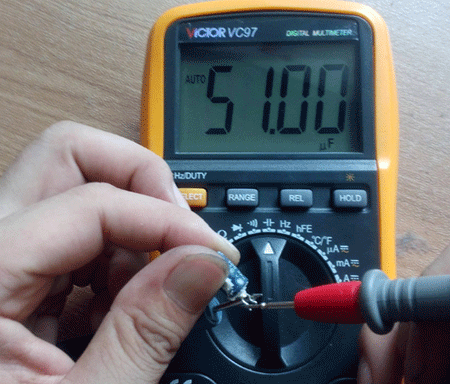

大容量的電容(通常指1UF以上)測(cè)量時(shí)更容易出現(xiàn)容值偏低的現(xiàn)象，造成這種現(xiàn)象的主要原因是施加在電容兩端的實(shí)際電壓不能達(dá)到測(cè)試條件所需求的電壓，這是因?yàn)榧釉陔娙輧啥说臏y(cè)試電壓由于儀器內(nèi)部阻抗分壓的原因與實(shí)際顯示的設(shè)定電壓不一致。為了使測(cè)量結(jié)果誤差降到最低,我們建議將儀器調(diào)校并盡量把儀器的設(shè)定電壓跟實(shí)際加在電容兩端所測(cè)的電壓盡量調(diào)整,使實(shí)際于待測(cè)電容上輸?shù)某鲭妷阂恢隆?/span>

　　容量≦1000pF 1.0±0.2Vrms 1MHz

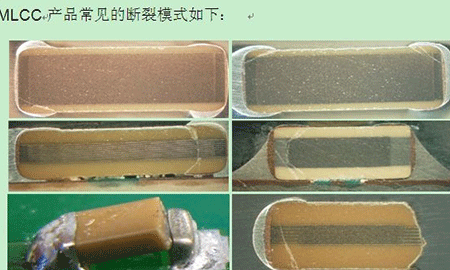

　　材料老化是指電容的容值隨著時(shí)間降低的現(xiàn)象，這再所有以鐵電系材料做介電質(zhì)的材料產(chǎn)品中均有發(fā)生，是一種自然的不可避免的現(xiàn)象。原因是因?yàn)閮?nèi)部晶體結(jié)構(gòu)隨溫度和時(shí)間產(chǎn)生了變化導(dǎo)致了容值的下降，屬于可逆現(xiàn)象。當(dāng)對(duì)老化的材料施加高于材料居里溫度段時(shí)間后(建議進(jìn)行容值恢復(fù)所使用之條件為150℃/1hour)，當(dāng)環(huán)境溫度恢復(fù)到常溫后(常溫25℃下放置24小時(shí)),材料的分子結(jié)構(gòu)將會(huì)回到原始的狀態(tài)。材料將由此開始老化的又一個(gè)循環(huán)，貼片電容的容值將恢復(fù)到正常規(guī)格之內(nèi)。
