Murata（村田）電容作為電子元件領域的知名品牌，其產品在汽車電子、軌道交通、新能源、智能電網、通信、消費電子以及醫療設備等多個領域得到了廣泛應用。了解如何準確識別Murata電容的額定電壓是電路設計和元件選擇過程中的重要環節。本文將詳細介紹Murata電容額定電壓的識別方法，幫助讀者更好地理解和使用這些元件。

一、Murata電容編碼規則

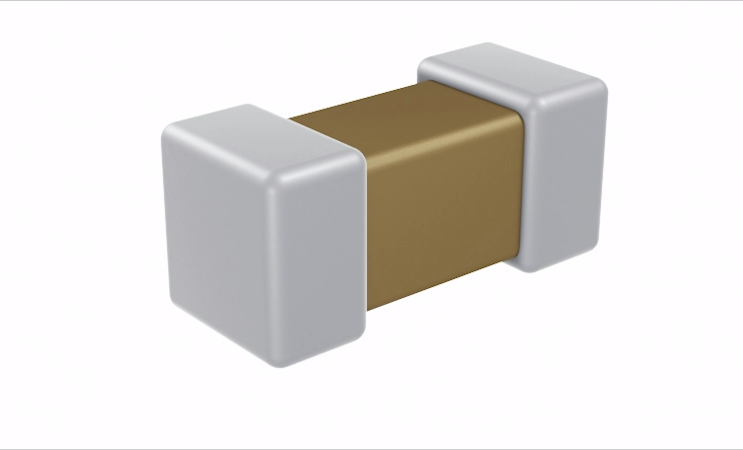

Murata電容的額定電壓通常通過其獨特的編碼規則來表示。這些編碼包含了電容的多個關鍵參數，包括尺寸、厚度、材質、額定電壓以及精度等。以常見的GRM系列普通貼片陶瓷電容器為例，其編碼可能如下：



	復制代碼

























					GRM 18 8 B1 1H 102 K A01 D








在這個編碼中，每個部分都有其特定的含義：

• GRM：產品系列標識。
• 18：表示電容的尺寸（長寬），對應為1.60.8mm（國際通用尺寸為0603）。
• 8：表示電容的厚度，對應為0.8mm。
• B1：可能表示某種特定的內部結構或批次信息（非標準含義，需根據具體產品手冊確定）。
• 1H：表示額定電壓，對應為50V。
• 102：表示電容的容量，三位字母數字表示，單位為皮法（pF）。其中“10”是有效數字，“2”表示有效數字后有0個0，即10*10^0=100pF。
• K：表示靜電容量允許偏差，即精度為-10%。
• A01：可能表示某種特定的生產批次或序列號。
• D：表示包裝方式，如直徑180mm紙帶編帶盤裝。

二、識別額定電壓

在上述編碼中，額定電壓是通過特定的代碼來表示的。對于Murata電容，常用的額定電壓代碼包括：

• 0E：2.5V
• 0G：4.0V
• 0J：6.3V
• 1A：10V
• 1C：16V
• 1E：25V
• YA（或1H）：50V
• 2A：100V
• 2D：200V
• 2E：250V
• YD：300V
• 2H：500V
• 2J：630V
• 3A：1000V
• 3D：2000V
• 3F：3150V

因此，要識別Murata電容的額定電壓，只需在編碼中找到對應的代碼即可。以“1H”為例，它表示該電容的額定電壓為50V。

三、注意事項

1. 準確查閱產品手冊：由于不同系列、不同型號的Murata電容可能具有不同的編碼規則，因此在實際應用中應準確查閱相關的產品手冊或技術資料。
2. 注意極性：雖然本文主要討論的是額定電壓的識別方法，但需要注意的是，電解電容等具有極性的電容在使用時必須按照正確的極性進行連接。
3. 選擇合適的精度：電容的精度也是選擇元件時需要考慮的重要因素之一。不同的應用場景對精度的要求不同，因此在選擇Murata電容時應根據實際需求進行選擇。

綜上所述，通過了解Murata電容的編碼規則并準確識別額定電壓代碼，我們可以輕松選擇和使用適合自己電路需求的電容元件。
