通用TVS(DO-15)單向瞬態抑制二極管 產品型號：TVS封裝DO-15

  • 通用TVS(DO-15)單向瞬態抑制二極管
產品簡介：賽米微爾通用型TVS瞬態抑制二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，使其...
重點參數：
額定電壓(DC)

5.8V~510.0V

包裝 DO-15
配置

雙項

擊穿電壓
 6.9V~630.0V
品牌 賽米微爾 功率
 600W
產品應用：

產品詳情

產品特性

1、采用標準Axial軸向型DO-15封裝；

2、10×1000μs波形時的峰值脈沖功率為600W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流??；

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；


應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；


產品型號及參數

通用TVS單向瞬態抑制二極管

產品型號

Part Number

包裝

Package

配置

Configuration

截止電壓

Vrwm [max] (V)

最小擊穿電壓

Vbr [min] (V)

最大擊穿電壓

Vbr [max] (V)

鉗位電壓

Vc @Ipp [max] (V)

峰值電流

Ipp [max] (A)


漏電流

IR [max] (μA)

功率

Ppp [min] (W)

P6KE6.8A
 DO-15
 單項
 5.8 6.9 7.1 10.5 57.1 1000.0 600
P6KE7.5A
 DO-15
 單項
 6.4 7.1 7.9 11.3 53.1 600.0 600
P6KE8.2A
 DO-15
 單項
 7.0 7.8 8.6 12.1 49.6
 200.0 600
P6KE9.1A
 DO-15
 單項
 7.8 8.7 9.6 13.4 44.8 50.0 600
P6KE10A
 DO-15
 單項
 8.6 9.5 10.5 14.5 41.5 10.0 600
P6KE11A
 DO-15
 單項
 9.4 10.4 11.6 15.6 38.5 5.0 600
P6KE12A
 DO-15
 單項
 10.2 11.4 12.6 16.7 35.9 5.0 600
P6KE13A
 DO-15
 單項
 11.1
 12.3
 13.7
 18.2
 33.0
 5.0
 600
P6KE15A
 DO-15
 單項
 12.8 14.2 15.8 21.2 28.3
 5.0 600
P6KE16A
 DO-15
 單項
 13.6
 15.2
 16.8
 22.5
 26.7
 5.0 600
P6KE18A
 DO-15
 單項
 15.3
 17.1
 18.9
 25.2
 23.8
 5.0 600
P6KE20A
 DO-15
 單項
 17.1
 19.0
 21.0
 27.7
 21.7
 5.0 600
P6KE22A
 DO-15
 單項
 18.8
 20.9
 23.1
 30.6
 19.6
 5.0
 600
P6KE24A
 DO-15
 單項
 20.5
 22.8
 25.2
 33.2
 18.1
 5.0
 600
P6KE27A
 DO-15
 單項
 23.1
 25.6
 28.4
 37.5
 16.0
 5.0
 600
P6KE30A
 DO-15
 單項
 25.6
 28.5
 31.5
 41.4
 14.5
 5.0 600
P6KE33A
 DO-15
 單項
 28.2
 31.4
 34.6
 45.7
 13.1
 5.0
 600
P6KE36A
 DO-15
 單項
 30.8
 34.2
 37.8
 49.9
 12.0
 5.0 600
P6KE39A
 DO-15
 單項
 33.3
 37.0
 41.0
 53.9
 11.1
 5.0 600
P6KE43A
 DO-15
 單項
 36.8
 40.9
 45.1
 59.3
 10.1
 5.0 600
P6KE47A
 DO-15
 單項
 40.2
 44.6
 49.4
 64.8
 9.3
 5.0 600
P6KE51A
 DO-15
 單項
 43.6
 48.5
 53.5
 70.1
 8.6
 5.0 600
P6KE56A
 DO-15
 單項
 47.8
 53.2
 58.8
 77.0
 7.8
 5.0 600
P6KE62A
 DO-15
 單項
 53.0
 58.9
 65.1
 85.0
 7.1
 5.0 600
P6KE68A
 DO-15
 單項
 58.1
 64.6
 71.4
 92.0
 6.5
 5.0 600
P6KE75A
 DO-15
 單項
 64.1
 71.2
 78.8
 103.0
 5.8
 5.0 600
P6KE82A
 DO-15
 單項
 70.1 77.9
 86.1
 113.0
 5.3
 5.0 600
P6KE91A
 DO-15
 單項
 77.8
 86.5
 95.5
 125.0
 4.8
 5.0 600
P6KE100A
 DO-15
 單項
 85.5
 95.0
 105.0
 137.0
 4.4
 5.0 600
P6KE110A
 DO-15
 單項
 94.0
 104.5
 115.5
 152.0
 4.0 5.0 600
P6KE120A
 DO-15
 單項
 102.0
 114.0
 126.0
 165.0
 3.6
 5.0 600
P6KE130A
 DO-15
 單項
 111.0
 123.5
 136.5
 179.0
 3.3 5.0 600
P6KE150A
 DO-15
 單項
 128.0
 142.5 157.5 207.0 2.9 5.0 600
P6KE160A
 DO-15
 單項
 136.0 152.0 168.0 219.0 2.7 5.0 600
P6KE170A
 DO-15
 單項
 145.0 161.5 178.5 234.0 2.6 5.0 600
P6KE180A
 DO-15
 單項
 154.0 171.0 189.0 246.0 2.4 5.0 600
P6KE200A
 DO-15
 單項
 171.0 190.0 210.0 274.0 2.2 5.0 600
P6KE220A
 DO-15
 單項
 185.0 209.0 231.0 328.0 1.8 5.0 600
P6KE250A
 DO-15
 單項
 214.0 237.5 262.5 344.0 1.7 5.0 600
P6KE300A
 DO-15
 單項
 256.0 285.0 315.0 414.0 1.5 5.0 600
P6KE350A
 DO-15
 單項
 299.3 332.5 367.5 482.0 1.2 5.0 600
P6KE380A
 DO-15
 單項
 324.9 361.0 399.0 524.4 1.1 5.0 600
P6KE400A
 DO-15
 單項
 342.0 380.0 420.0 552.0 1.1 5.0 600
P6KE440A
 DO-15
 單項
 367.2 418.0 462.0 607.2 1.0 5.0 600
P6KE500A
 DO-15
 單項
 427.5
 475.0 525.0 690.0 0.9 5.0 600
P6KE520A
 DO-15
 單項
 444.6 494.0 546.0 717.6 0.8 5.0 600
P6KE550A
 DO-15
 單項
 470.3 522.5 577.5 759.0 0.8 5.0 600
P6KE600A
 DO-15
 單項 510.0
 570.0
 630.0
 828.0
 0.7
 1.0
 600
P6KE600CA
 DO-15
 雙項 510.0
 570.0
 630.0
 828.0
 0.7
 1.0 600


注：對以上名詞進行解釋

  • 產品型號 Part Number：也是物料型號；
  • 包裝 Package：產品封裝（見下圖）；
  • 配置 Configuration：第一個字母B表示雙向，第一個字母U表示單向；
  • 截止電壓 Vrwm [max] (V)：也可以叫正常工作電壓，額定電壓；
  • 最小擊穿電壓 Vbr [min] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
  • 最大擊穿電壓 Vbr [max] (V)：在最小擊穿電壓和最大擊穿電壓之間都是正常的；
  • 鉗位電壓 Vc @Ipp [max] (V)：鉗位電壓，也可以叫做殘壓，就是一個浪涌打過來，器件鉗位泄放有一部分電壓留下來就是殘留電壓；
  • 峰值電流 Ipp [max] (A)：最大允許通過的峰值電流；
  • 漏電流 IR [max] (μA)：是漏電流；
  • 功率 Ppp [min] (W)：功率大小；

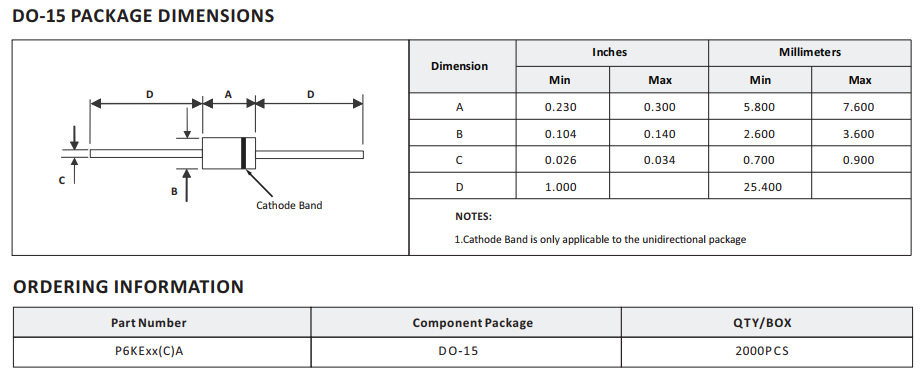

產品尺寸圖（DO-15）

TVS封裝DO-15
